Touareg 7p heräte lisävaloille onnistui

[Aerrae]

Lisävalojen asennus meni maaliin niin dokumentoidaan tänne kokemukset.

Touareg Vm 2011, jossa on DLA, joten tulisi saada heräte niin että CANm8 Cannect väylätulkki kytketään CAN high ja low johtoihin ja virtoihin. CANm8 antaa sitten 12V herätteen.

https://www.lumise.fi/ajoneuvovalaistus/tuote/kytkentarele-lisavaloille-can-vaylaan-optibeam-cannect-cannect-optibeam/3050120196/

Touaregissa on useita väylä-järjestelmiä. Nyt piti löytää Convenience CAN väylä.

Ensin puretaan ratin alta kolme muovisuojaa (kaksi sisustuksen väristä ja alin musta). Sitten kun katsoo kaasupolkimen oikealle puolelle ylös niin keskikonsolia vasten näkyy kuvan mukainen "Onboard supply control unit -J519-.

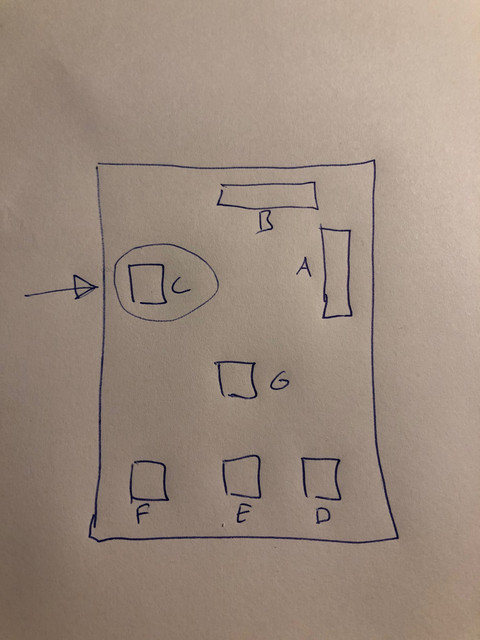

Siitä liitin C, joka on vasemmassa reunassa puolenvälin yläpuolella. (Irroitin myös keskeltä liittimen G niin pääsin paremmin käsiksi liittimeen C). Kun liittimen C irroitti niin sen johto riitti sen tuomiseen alemmas, kaasupolkimen yläosan tasolle.

Liittimessä  C:

Pinni 14: CAN low
Pinni 15: CAN high

Väriltään toinen taisi olla oranssi ja toinen oranssi-punainen.

Niistä sitten kytkentä CANm8 Cannectin vastaaviin johtimiin parhaaksi katsomallaan tavalla. Lopuksi CANm8 sulakkeen kautta virtoihin ja maahan. Jos ei halua kytkeä suoraan väyläjohtoihin niin tähän saa avuksi hall-anturit jotka haistaa johdosta muovikuoren läpi.

https://www.lumise.fi/ajoneuvovalaistus/tuote/hall-anturi-cannect-ohjainlaitteeseen-optibeam/3050120197/

Noin 20 sek odottelua ja punaisen valon vilkutuksen ja tasaisen punaisen palamisen jälkeen vihreä valo syttyi CANm8:ssa.

Lopuksi kytkentöjen jälkeen piti käydä OBD lukijalla kuittaamassa airbagin vikakoodi pois. Muuten olisi airbag-valo palanut jatkuvasti. Varmaankin liittimien irroittelun takia oli jäänyt vika muistiin.

Niissä väyläjohdoissa on jännite jatkuvasti, joten pitää olla varovainen ettei kytke yhteen (esim pihdeillä) tai maahan. Pahimmillaan rikkoisi jotain auton väyläjärjestelmässä.

Kuulin että myös kuljettajan penkin alta löytyisi oikeat väyläjohdot. Kävi ilmi että sieltä löytyy ilmeisesti vain jos on muistipenkit. Minulla on normi sähköpenkit ilman muistia.

Ylemmässä kuvassa punakuorinen johto on minun lisäämä johto, jonka sinne väylään liittimelle C kytkin.

R

[Guest-719222]

...ja tähän Aerraen hyvään ohjeeseen jatkona, että turhaahan tämä on. Samat hommat tuli siis askarreltua omaankin, mutta näinkin onnistuu:

http://www.vagarena.fi/index.php?topic=36588.msg719221#msg719221

Eli kun joku tämän joskus tästä löytää hakiessaan herätettä DLA-valolliseen Touaregiin niin tuosta sitten soveltamaan.
