Automaattisesti himmentyvät peilit

[petrisa]

Mulla on vm -17 RS, mutta ei vielä FL, niin missä siellä on automaattisesti tummentuvien peilien valoisuustunnistin?

Taustapeilistä en ole löytänyt mistään tunnistimen paikkaa enkä myöskään ole löytänyt virtakytkintä, josta toiminnon saa päälle/pois. Saako sitä edes pois päältä, niin halutessaan?

Peilisssä ei ole tietenkään peristeistä vipuakaan, mistä voisi kääntää yöasentoon, joten automaattisesti himmentyvä sen pitäisi olla silloin.

Asia askarruttaa siinä mielessä, että mielestäni tuo himmennys saisi olla ainakin sisätaustapeilissä hivenen tehokkaampi. Tästä olen jopa miettinyt, että toimiikohan se edes. Auto on farkku, jos sillä on sisätunnistimeen mitään merkitystä.

Tuulilasissa oleva valoisuustunnistin toimii, kun xenon ajoavalot/led päivävalot toimivat niinkuin pitääkin. Myös VCDS:llä olen löytänyt tuulilasin valoisuusanturin liviedatan ja se muuttuu tunnistinta peitettäessa tai osoittamalla siihen valoa vaikka lampulla. Tämän tummentuvien taustapeilien anturia en ole VCDS:lläkään löytänyt.

Jos asialla on mitään merkitystä, vaikka mielestäni ei pitäisi tähän olla, niin AFL xenon valojen etukamera ei toimi. Se ei haittaa, koska ne ovat pois käytöstä lisä LED kaukovalojen asennuksesta johtuen.

[ukormi]

Mulla on vm -17 RS, mutta ei vielä FL, niin missä siellä on automaattisesti tummentuvien peilien valoisuustunnistin?

Taustapeilistä en ole löytänyt mistään tunnistimen paikkaa enkä myöskään ole löytänyt virtakytkintä, josta toiminnon saa päälle/pois. Saako sitä edes pois päältä, niin halutessaan?

Peilisssä ei ole tietenkään peristeistä vipuakaan, mistä voisi kääntää yöasentoon, joten automaattisesti himmentyvä sen pitäisi olla silloin.

Asia askarruttaa siinä mielessä, että mielestäni tuo himmennys saisi olla ainakin sisätaustapeilissä hivenen tehokkaampi. Tästä olen jopa miettinyt, että toimiikohan se edes. Auto on farkku, jos sillä on sisätunnistimeen mitään merkitystä.

Tuulilasissa oleva valoisuustunnistin toimii, kun xenon ajoavalot/led päivävalot toimivat niinkuin pitääkin. Myös VCDS:llä olen löytänyt tuulilasin valoisuusanturin liviedatan ja se muuttuu tunnistinta peitettäessa tai osoittamalla siihen valoa vaikka lampulla. Tämän tummentuvien taustapeilien anturia en ole VCDS:lläkään löytänyt.

Jos asialla on mitään merkitystä, vaikka mielestäni ei pitäisi tähän olla, niin AFL xenon valojen etukamera ei toimi. Se ei haittaa, koska ne ovat pois käytöstä lisä LED kaukovalojen asennuksesta johtuen.

Minulla on muistaakseni se anturi taustapeilissä ja näyttää tietty taaksepäin. Taustapeilissä on myös kytkin josta toiminteen saa pois päältä. Siinä on vihreä merkkivalo. Ocu ei ole nyt täällä niin en pääse tarkistamaan. Mutta noin se kaikissa omistamissani VAG autoissa on ollut, niin on tuossa Audissakin ( siis niissä joissa automaattitoiminto on. )

[o.b.]

Taustapeilin himmennykselle ei ole mitään säätöä, peili himmenee oman valoanturin perusteella ja se ei ole millään tavalla kytketty auton väyläsysteemeihin. Parissa viimeisessä autossa ollut tummennetut takaikkunat ja niissä himmennys aika vaatimaton. Lähinnä huomaa siitä, etä takana ajavien ajovalot näyttää hieman vihertäviltä.

[VAGkilainen]

Taustapeilin himmennykselle ei ole mitään säätöä, peili himmenee oman valoanturin perusteella ja se ei ole millään tavalla kytketty auton väyläsysteemeihin. Parissa viimeisessä autossa ollut tummennetut takaikkunat ja niissä himmennys aika vaatimaton. Lähinnä huomaa siitä, etä takana ajavien ajovalot näyttää hieman vihertäviltä.

Sama homma kun on takalasilla himmennyskalvo. Saisi kyllä toimia herkemmin.
Kun sisäpeili himmenee, himmenevät myös ulkopeilit ainakin  minulla. Saattaa riippua varustetasosta.

[petrisa]

Taustapeilin himmennykselle ei ole mitään säätöä, peili himmenee oman valoanturin perusteella ja se ei ole millään tavalla kytketty auton väyläsysteemeihin. Parissa viimeisessä autossa ollut tummennetut takaikkunat ja niissä himmennys aika vaatimaton. Lähinnä huomaa siitä, etä takana ajavien ajovalot näyttää hieman vihertäviltä.

Kiitos tiedosta.

Tämähän se selittää, ettei valoanturia löydy VCDS:llä. Ilmeisesti sille ei ole myöskään sitten on/off toimintoa, kun en löydä peilin rungosta mistään virtakytkintä.

PR- koodilistan mukaan on automaattisesti himmentyvä turvasisäpeili 4L6. Ulkopeilit auto-dimming PR- koodilla 6XK. Ilmeisesti sitten myös ulkopeileissä on oma valoisuusanturi, koska kerran sisäpeili ei ole väylässä.

Auto on tosiaan farkkumalli ja mitään lisätummennuksia laseissa ei ole, mutta onhan ne takasivuikkunat ja peräluukun ikkuna jo tehtaalta melko lailla tummennettu. Tämä saattaa haitata sisäpeilin automaattista tummnenusta.

Sikäli hankala, kun sitä ei voi oikein testata pimeällä ajaessa on/off toiminnolla miten himmennys toimii, kun tuota on/off kytkintä ei ole. Ehkäpä voisi kokeilla led taskulampulla valaista peiliä, niin huomaako sitten mitään eroa peilin kuvassa

[Tos®]

Jos sisäpeili on sellainen reunukseton versio, anturi on pimitetty peilipintaan: keskellä peiliä yläreunassa. Se näkyy taskulampun valossa.
Tässä ei ole käyttökytkintä, toimii kokoajan, ulkopeilit käyttävät sisäpeilin tietoa himmentämiseen.

[petrisa]

Jos sisäpeili on sellainen reunukseton versio, anturi on pimitetty peilipintaan: keskellä peiliä yläreunassa. Se näkyy taskulampun valossa.
Tässä ei ole käyttökytkintä, toimii kokoajan, ulkopeilit käyttävät sisäpeilin tietoa himmentämiseen.

Hyvä tietää tämä. On juuri tuollainen kuvattu peili.

Minusta näyttäisi ulkopeilien kuva olevan aavistuksen vihertävä, kun olettaa himmennyksen olevan päällä. Sisäpeilistä on hankalampi sanoa vihertääkö kuva vai ei. Himmenyksen vaikutustakaan ei voi kokeilla itse manuaalisesti.

Kai se sitten toimii vaikka sisäpeilin himmennys saisi olla aavistuksen tehokkaampi. Täytyy kokeilla "hämätä" tuota anturia, kun nyt tietää mistä sitä tarkalleen ottaen etsii.

[Tos®]

Kyllä siihen reunuksettomaankin jää tummuessa millin parin verran kirkasta peiliä, että eron kyllä huomaa

[sambolo]

Omassa pre fl eron huomaa kyllä selkeästi, mukavan aktiivinenkin tuo, kun tuntuu että aiemmissa autoissa aina pimeällä peilit pimeinä, mutta tässä vain jos joku häikii.

[petrisa]

Katsoin lampulla niin kyllähän siinä peilin yläosassa keskellä näkyy lasin takana valoisuustunnistin.

[Daatta]

Entisessä Cuprassa ihmettelin, että mikä on kun peili ei himmene vaikka ko. varuste taatusti löytyy. Sitten tajusin että peilin alaosassa on kytkin, jota painamalla syttyi vihreä valo ja peilikin alkoi himmentyä. Ei muissa Vaggineissa tuollaista kytkintä ole ollut, liekö sitten kattoluukulla osuutta asiaan.

[petrisa]

Entisessä Cuprassa ihmettelin, että mikä on kun peili ei himmene vaikka ko. varuste taatusti löytyy. Sitten tajusin että peilin alaosassa on kytkin, jota painamalla syttyi vihreä valo ja peilikin alkoi himmentyä. Ei muissa Vaggineissa tuollaista kytkintä ole ollut, liekö sitten kattoluukulla osuutta asiaan.

Kuten tullut tässä ketjussa esille, niin kyllä useissakin VAGineissa on kytkin. Tässä OCU III:ssa ei ole kytkintä, kun himmennys on täysin automaattinen ja aina toiminnassa.

[petrisa]

Kävin autotallissa autotallin valot pois päältä pimeässä testaamassa himmentyvää peiliä. Virrat päällä autossa ja pienellä led taskulampulla valotin peilin valoisuus anturia ihan läheltä kohtisuoraan. Ei kyllä himmene sisäpeili eikä ulkopeilitkään  .

Peilissä näkyy takapuolella (osoittaa tuulilasiin päin) rungossa olevan myös joku anturi. Anturi on vasemmassa reunassa. Kokeilin myös peittää tuota tuulilasiin osoittavaa anturia, koska oletettavasti se on tutkii onko ulkona pimeää vai ei, jotta aktivoidaanko peilien himmennystä. Ei vaikutusta. Ehkä olin liian hätäinen, kun tuossa etuanturissa on ehkä viive. Eihän yö ja päivän valo tule äkisti.

Tuulilasissa on sitten erikseen vielä päivä/ajovaloja ohjaava anturi. Se ainakin toimii, koska ajovalot (xenon) ja led päivävalot toimivat aivan oikein valojen auto- asennolla automaattisesti. Peilin jalkaosassa on sitten vielä etukamera, mutta sillä ei liene tämän taustapeilien himmennyksen kanssa mitään tekemistä.

Tosin, tämä kamera ei toimi. Siitä tuleekin vikailmoitus, jos kytkee automaattiset pitkät valot toimintaan ajotietokoneesta. Tätä en käytäisi muutenkaan, kun lisäkaukovalojen heräte on kytketty suoraan pitkien valojen piuhaan. Käytän niitä manuaalisesti.

Ainoa mitä nyt tuli siis mieleen, kun en saanut himmenystä päälle on, että...

- peilin taustaosassa olevaa anturia pitää pimentää pitempään
- peili on rikki
- peilille ei tule sähköä, kun sähkökaavion mukaan myös kamera on samassa sähkössä ja se selittäisi toimimattoman kameran myös
- sulake täytyy olla ehkä, koska saman sulake (kojalaudan varoke 34) on myös monelle muulle systeemille ja ne kaikki toimivat

Mitähän tässä tekisi...
Eivät nuo takana tulevien valot juuri häikäise, koska takalasi on jo tehdas tummennuksella aika vahva. Ulko peilit eivät minua häikäise ajaessa ollenkaan. Ehkä silti olisi kiva sisäpeilin tummennuksen toimivan. Uusi peili kameroineen maksaa tietysti "maltaita".

[Tos®]

Muistaakseni vcds:llä sai output testeillä peilin himmentymään? saatan muistaa väärin.
Samalla katsoo onko vikakoodia

[petrisa]

Taustapeilin himmennykselle ei ole mitään säätöä, peili himmenee oman valoanturin perusteella ja se ei ole millään tavalla kytketty auton väyläsysteemeihin.

Muistaakseni vcds:llä sai output testeillä peilin himmentymään? saatan muistaa väärin.
Samalla katsoo onko vikakoodia

Eipä tuo nyt sitten onnistuu VCDS:llä, jos ei ole väylässä.

Enkä ole kyllä löytänytkään mitään peiliin liittyvää VCDS:llä valikoita selaillessa. Kamera löytyy ja siitä onkin se vikakoodi: joku "check sum error"  tai sinne päin

[petrisa]

Tässä olen taas ihmetellyt tuota peiliä, kun ajokelit pimentyneet.

Ei se kyllä toimi. Testasin pimeässä hallissakin näyttämällä peiliin lampulla valoa eri suunnista ja etäisyyksiltä. Se ei tummene yhtään. Ei myöskään ulkopeilit.

Täytyy ilmeisesti alkaa suunnittelemaan peilin vaihtoa.

[o.b.]

Katsoppa tuo video: https://www.youtube.com/watch?v=tI3cR9KhrdY ja tarkasta, että peileille tulee +12V jännite. Toki jos taustapeilissä palaa merkkivalo, niin taitaa sinne joku jännite tulla.

Tuo päivä/yötieto saattaa tulla jostain muusta, yhteisestä anturista. Jostain vanhasta SSP:stä saattaisi löytyä tarkempi kuvaus himmennyksestä ja antureista. Tulikohan tuo ensiksi Golf5:een?

Edit: Lueskelin vielä hieman ja himmentyvien sivupeilien jälkiasennus vaatii himmentyvän taustapeilin. Eli ei kannata lähteä liikkeelle ainakaan sivupeilien vaihdolla. https://kufatec.com/en/cable-set-automatically-dimming-outside-mirrors-for-audi-skoda-vw-mqb/44164

[petrisa]

Joo, ihan hyvä video.

Tässä omassa RS Ocu III:n peilissä ei ole mitään virtakytkimiä, jos tätä ei tullut vielä mainittua.

Eteenpäin peilin takaosassa on vallitsevan valoisuuden tunnistin. Peilipinnan alla keskellä yläosassa on taas tunnistin taaksepäin.

Kävin Oulun Wetterillä, joka on Skoda huolto täällä. Siellä katsottiin rekkarin perusteella, että autossa on alkuperäisenä varusteena sekä automaattisesti tummeneva taustapeili että ulkopeilit.

Peilistä voi tosiaan puuttua jännite, mikä tulikin nyt mieleen. Voisiko olla peilin liitin huonosti paikallaan tai jopa irti, koska juuri ennen auton ostoa myyjäliike oli vaihdattanut autoon tuulilasin. Muut toiminnot, kuten tuulilasin lämmitys, sadetunnistin ja automaatti päivä/ajovalojen tunnistin toimii, mutta adaptiivisten kaukovalojen kamera taas ei.

Kameramodulista tulee vikakoodi eli siihen saa yhteyden VCDS:llä. Vikakoodin teksti on check sum error. Tästä kamerasta nyt ei ole niin väliäkään, kun en käytä adaptiivisia kaukovaloja LED lisäkaukovalojen vuoksi. Parempi käyttää niitä manuaalisesti ja ohjaus onkin otettu xenonien kaihtimen solenoidin johdosta.

Wetterin mukaan ei ole kyllä automaatti himmentyvän peilin kanssa ollut vikoja. Tiedä sitten  miten on. Ei tässä vaiheessa nyt itse enää jaksa tuota tutkia. Varasin sitten ennen uutta vuotta ajan Wetterille, niin saavat tutkia. Pitää perua aika, mikäli tulee itse muutos asiaan.

[petrisa]

Jatketaan tätä vielä.

Erwinistä ladatun sähkökaavion mukaan peili ja etukamera ovat integroitu samaan yksikköön. Sinne tulee yksi sähkönsyöttö SC34 sulakkeelta ja toki tietenkin myös maa. Sitten tulee suora ohjauspiuha sisävalosta. Lisäksi lähtee kaksijohtiminen ohjaus etuovien yksiköille ulokopeilien himmennystä varten. Näiden lisäksi CAN- väylä. Väylä ilmeisesti etukameraan varten eikä sillä kai pitäisi olla tekemistä himmentyvien peilien kanssa.

VCDS:llä löytyy FLA- yksikkö (high beam assistant), johon saa yhteyden. Yksikön VAG numero on 3G0 857 511 G. Yksikössä on yksi vikakoodi, joka on ollut siellä koko omistukseni ajan ja se estää FLA valojen toiminnan.

Vikakoodi on:
15469826 Internal control module memory check sum error
B2000 46(009) Calibration/parameter memory failure

Sitten adaptaatio kanavista löytyy myös peilille asetuksia.

Brightness of indicator light for day/night interior mirror.
Tämä oli asetuksissa: Terminal 58xd. Mitä lie tarkoittaa tämä terminaali, kun ei sellaista liitintä peilin johtosarjassa ole?
Vaihdoin sen toiseen valintaan: Light sensor in interior mirror.
Käsittääkseni tämä tarkoittaa millä perusteella himmennys on käytössä.

Interior light depending deactivation of dimming function.
Tämä oli asetuksissa: via direct discreet wire. Annoin tämän olla tässä.
Toinen vaihtoehto olisi ollut: via data bus.
Tämä taas käsitykseni mukaan viittaa tuohon sisävalolta tulevaan piuhaan. Joten, kai peilin himmennys on pois käytöstä, jos sisävalo palaa ja sen ohjaus voidaan ottaa tuolla suoralla piuhalla tai CAN- väylän kautta.

Katselin sitten myös measure kanavista eri asioita. Useat näyttävät liityyvän FLA- valojen toimintaan. Yhden löysin ainakin mikä vaikuttanee peileihin, nimittäin, tämä suora johto sisävalosta. Se näytti toimivan. Sisävalo päällä tila oli: on ja sisävalo pois päältä: off.

Mitään tietoa väylään ei saa noista peilin kahdesta valoisuus anturista: eteenpäin osoittavasta peilin taustalla eikä peilin lasiin sisään upotetusta.

Katsotaan nyt seuraavalla kerralla pimeällä ajettaessa onko tuolla muuttamallani asetuksella vaikutusta peilien toimintaan.

[M_M]

Brightness of indicator light for day/night interior mirror.
Tämä oli asetuksissa: Terminal 58xd. Mitä lie tarkoittaa tämä terminaali, kun ei sellaista liitintä peilin johtosarjassa ole?

Se ei tarkoita mitään tiettyä fyysistä liitintä vaan viittaa luultavasti terminaaliin 58d joka on kojetaulun valaistuksen himmennys: https://en.wikipedia.org/wiki/DIN_72552

Tekstin perusteella siis säätäisi peilin merkkivalon kirkkautta kojetaulun valaistuksen kirkkauden mukaisesti. Toki jos sinulla ei merkkivaloa ole ollenkaan niin tuskin tuo vaikuttaa mihinkään.

[petrisa]

Hei

Mulla on nyt ihan merkkiliikkeen toimesta todettu, että himmenevä sisätaustapeili ja sitä kautta myös ulkopeilit  eivät himmene.

Tarkoitus olisi ottaa riski ja ostaa käytetty RS- mallin täysin musta ja ilman virtakytkintä oleva käytetty taustapeili etu FLA kameroineen. Näyttää olevan saman vuotisesta autosta RS Ocun peili+kamera myynnissä purkaamolla ihan Suomessa.
Uusi on kallis, nimittäin n. 750 euroa. Käytetyn saisin alle puolet tuosta hinnasta.

Nyt kysymys kuuluukin, mitenkähän tuo peili+kamera systeemi irroitetaan?

Olen ladannut jo aiemmin netistä Erwin:stä huolto-ohjeet pdf- dokumentteina, mutta niistä en kyllä lyödä ohjetta sisäpeilin irroitukseen. Sähkökaaviokuvat tästä löytyy, mutta niistäpä ei ole nyt irroituksessa apuja.

Kamera pitäisi kai kalibroida sitten vaihdon yhteydessä, mutta se ei ole mulle tärkeä, koska en käytä FLA valoja johtuen LED lisäpitkistä. Oletettavasti tuo peilin himmennys kuitenkin toimisi toimalla osalla ilman etukameran kalibrointiakin?
Nythän minulla ei toimi kumpikaan: ei himmennys eikä kamerakaan. Vika on peilin ohjainlaitteessa, näin oli tuomio merkkihuollossa.

Löytyykö keneltäkään ohjetta tai linkkiä tähän peilin irroitus hommaan.

Malli on vm-17, mutta ei vielä FL. Peili on kuitenkin ilman tuota erillistä virtakytkintä.

[o.b.]

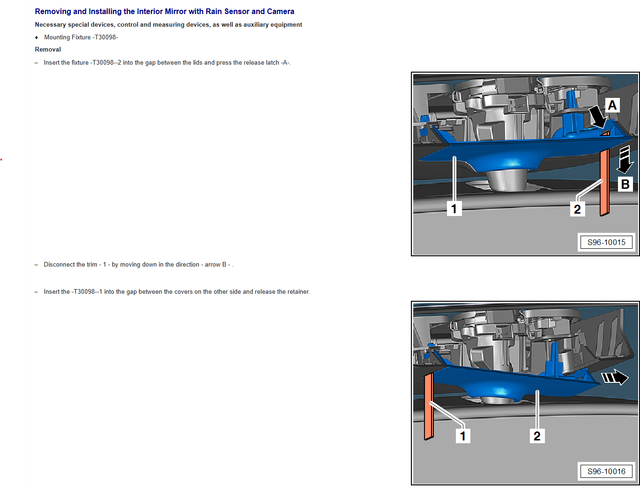

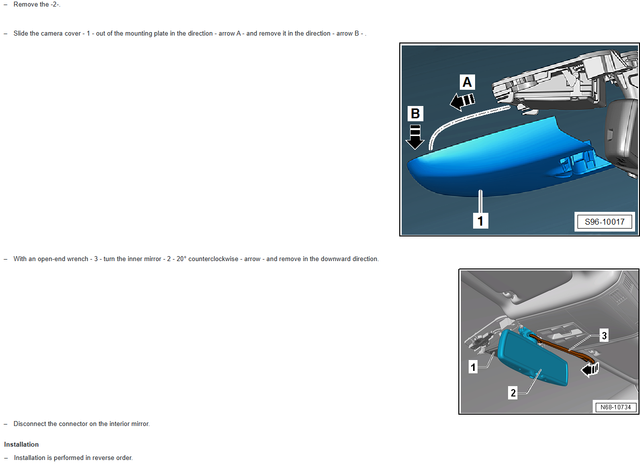

ELSA:sta etsivä löytää

[petrisa]

^ Kiitos kuvista.
Näyttää siis siltä, että ensin irroitetaan ylempi suojamuovi peilin kääntöjalan luota ja sitten alempi muovi kameran luota.

Sen verran vielä lisään tuohon merkkiliikkeessä käymiseen, että he olivat saaneet testerillä peilit himmenemään.

Omassa VCDS- ohjelmassa on yhteys FLA-yksikköön ja sieltä löytyy output- testi valikko. Testinä löytyy mirror dimming- valinta, mutta sen testin käynnistäminen ei toimi. VCDS ilmoittaa, että kyseinen testi ei ole mahdollinen. Oli siellä pari muutakin testiä valikossa, mutta niistä sama virheilmoitus. Johtuneeko oman VCDS- ohjelman versiosta, ettei se toimi, mene ja tiedä.

[petrisa]

^ Kiitos kuvista.
Näyttää siis siltä, että ensin irroitetaan ylempi suojamuovi peilin kääntöjalan luota ja sitten alempi muovi kameran luota.

Tuo ensimmäinen kuva on jotenkin epäselvä, että mistä ja mikä osa kammetaan irti.

Omassani peili ja kamera yhdistelmä on seuraavan kuvan kaltainen:
https://www.ebay.co.uk/itm/276197594149?chn=ps&_ul=GB&_trkparms=ispr%3D1&amdata=enc%3A14G7qtEvcReaAw_pLnoqpyg21&norover=1&mkevt=1&mkrid=710-169684-076987-9&mkcid=2&itemid=276197594149&targetid=325425753764&device=c&mktype=pla&googleloc=9195908&poi=&campaignid=20646531284&mkgroupid=154544387436&rlsatarget=pla-325425753764&abcId=&merchantid=113098764&gad_source=1&gclid=EAIaIQobChMIjOLczNfbigMVMmSRBR1jMwMxEAQYHCABEgLdGPD_BwE

Nuo osat numerot; 5, 6 ja 7.
Osaa nro 14 ei ole vaan osa nro 7 menee suoraan kattoverhoilun saumakohtaan tai jos on niin on kattoverhoilun alla.

[leoporsti]

Irroitusohje lienee tällöin seuraavanlainen:

[petrisa]

Kiitos.

Nyt muuten uudelleen etsiessä löysin tuon saman
juuri sopivan ohjeen erwinin materiaaleista.

Piti vain selata läpi korin sisäosaston sivuja.

[petrisa]

Peilin vaihdoin samanlaiseen käytettyyn. Vaihto tapautui ihan heittämällä.

Nyt toimii himmennykset niin sisä kuin ulkopeileissäkin.
