B23:sta onnistui "rosvous" laittamalla liittimeen korjausjohto ja kytkemällä vanha johto siihen kiinni. Lisävalot toimii nyt hyvin pitkien kanssa. Kiitos avustaneille.

Nyt löytyy ylimääräisiä korjausjohtoja kaikina kolmena kokona, jotka sopivat BCM liitimeen, jos jollain on tarvetta.

Ei ole tarkoitus laittaa tuohon B2:een, johon tulee jatkuva 12v.

Ajatuksena oli ryöstää tuosta B23:sta, jotta toimisi pitkien kanssa.

Tuolla ei ole A, B tai C ohjainlaitteella yhtään vapaata pinniä, joissa ei ole kaapelia ja OBD:ssä paikka olisi "not active". Ainoa missä oli pinni ja ei kaapelia on B2 ja kun siihen laitoin korjausjohdon, niin siihen tulee koko ajan 12v.

B23:ssa näyttäisi olevan jo signaali 127, joten siitä voinee ryöstää herätteen.

Jos ottaa tuosta B23:sta rosvolla, niin tarviiko koodeihin muuttaa jotain?

Tässä kuvat C3:sta:

B6:ssa ja B44:ssä ei ollutkaan pinniä ollenkaan kun tutkin asiaa tarkemmin peilillä eli ei ihme kun eivät toimineet.

B19-23 on johdot tehtaan puolesta paikallaan. Alla kuvat OBDeleven pinneistä:

B21:


B22:


B23:

Nyt sain isoimman korjausjohdon (000979242E) ja laitoin sen keskimmäisen liittimen paikkaan 2. Tekemättä muutoksia koodiin siihen tuleekin koko ajan 12 volttia. OBDelevenillä tehdyt muutokset eivät vaikuttaneet millään tavalla jännitteeseen. Menikö jotain väärin tai pitääkö tehdä muita muutoksia?

Osaako joku sanoa mikä on BCM:ään tulevan leveimmän korjausjohdon osanumero?

Kytkin korjausjohdon keskimmäisen BCM liittimen paikkaan 06 ja tein muutokset OBDelevenillä (Leuchten14AL LB6), mutta en saa siihen jännitettä. Nyt mietityttää onko pinni 06 ja OBD:n paikka samat?

Mitä tarkoittavat OBD:ssä LB ja RB tai mikä niiden ero on? RB44 näyttäisi olevan myös vapaana, joten onko se tuon saman keskimmäisen liittimen paikka 44?

Yritin tänään MY18 Scoutiin maben ohjeilla lisätä johtoa BCM:ään. Paikka 23 ei ollut vapaana.  Eikä mikään noista pienimmistä paikoista (joissa oli pinni vastapuolella ja ei johtoa paikalla) näyttänyt olevan OBD11 mukaan käyttämättömänä.

Liittimessä näytti olevan kolmea eri kokoista liitintä. Keskimmäisen kokoisista paikka 06 näkyi vapaana OBD:ssa ja siellä oli pinni vastapuolella. Osaako joku sanoa mikä tuon keskimmäisen kokoisen korjausjohdon osanumero on? Ja voiko herätteen ottaa siitä ja koodit kuten mabe opasti.

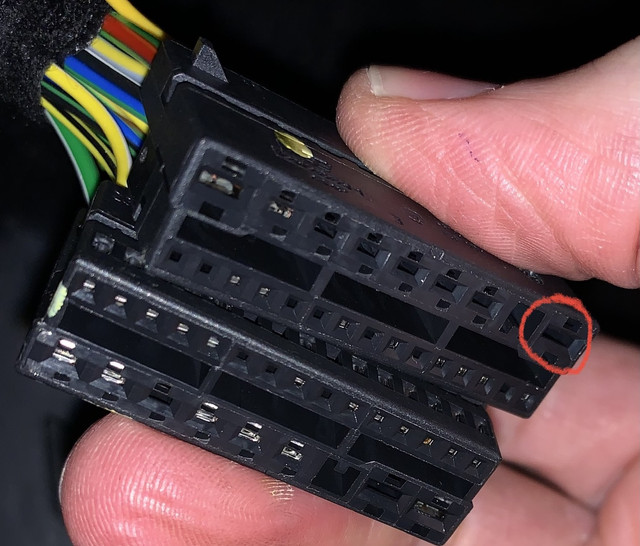

Kuvassa näkyy punaisella keskimmäisen kokoinen liitin (leveys noin 2,5mm).


OBD11 näkymä paikasta 06. Tuohon onnistunee koodit maben ohjeilla?
